Indication locale du niveau
•
Pour toute forme de réservoir
•
Sans alimentation électrique
•
Cadran vertical ou horizontal
APPLICATION
-
Réservoirs de fioul, cuve de stockage d’eau et réservoir de tout liquide non agressif
DESCRIPTION

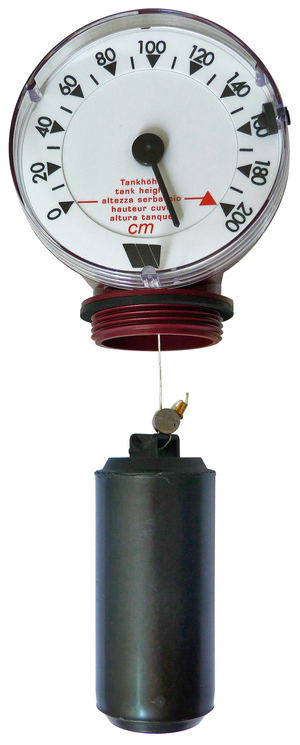

La jauge mécanique est constituée d’un flotteur qui descend au fur et à mesure que le niveau de fioul diminue dans la cuve. Le flotteur est lié à un dispositif enrouleur avec un cadran qui affiche la quantité restante dans la cuve.
Pour calibrer la jauge mécanique, l'échelle graduée en cm sera ajustée sur site à la hauteur du réservoir à l'aide d'un tournevis (cf page 2).
Entièrement mécanique, la jauge fournit une indication directe et permanente du niveau dans un réservoir sans alimentation électrique.
CARACTÉRISTIQUES TECHNIQUES
Position du cadran
Horizontale ou Verticale
Raccordement
1 ½" MG
Option : Réduction 2" MG / 1 ½" MG
Réglage
Hauteur du réservoir avec un tournevis
Pression admissible
Atmosphérique
Réglage du flotteur en fonction de la hauteur du trou d’homme jusqu’à 270 mm.
CODES ET RÉFÉRENCES
Code |
Référence |
Description |
580 200 |
M 200 V |
Jauge avec cadran vertical |
580 202 |
M 200 H |
Jauge avec cadran horizontal |
Accessoires : |
580 204 |
R40/50 |
Réduction pour jauge M 200 – 2" / 1 ½" |
DIMENSIONS [mm]
CALIBRATION
Pour calibrer la jauge mécanique, simplement tourner l'échelle graduée en cm jusqu'au chiffre correspondant à la hauteur du réservoir (diamètre).
Une méthode très simple peut être adoptée lorsque le réservoir est vide :
Introduire le flotteur dans le réservoir et progressivement abaissez-le jusqu'à ce qu'il repose verticalement sur le fond. et tournez le bouton jusqu'à ce que le point zéro coïncide avec le pointeur de l'indicateur. N.B. Insérer l'indicateur de niveau mécanique dans le réservoir à une certaine distance de la connexion de remplissage ou dans le "Tube protecteur" pour éviter que le flotteur ne soit trop secoué par le jet de carburant lors du remplissage du réservoir
D-580.03-FR-AA
30-07-2018
Jauge mécanique de niveau
M 200
